Dòng sản phẩm LK-D-SS-18-T Dòng sản phẩm Delay quang học & Bộ mô phỏng quang học
- Băng thông tới 18GHz
- Dải động cao
- Ứng dụng nhiệt độ rộng
- Đáp ứng biên độ thấp
- Độ trễ thời gian tùy chỉnh
Mô tả Sản phẩm
Tận dụng công nghệ tiên tiến của Microwave-Photonics, dòng sản phẩm LK-D-SS-18-T optical delay line và optical simulator cung cấp hiệu suất vô song trong nhiều ứng dụng, bao gồm thử nghiệm radar, xử lý tín hiệu, hoạt động ăng-ten mảng pha, mô phỏng ăng-ten và phân tích nhiễu pha. Hệ thống tiên tiến này được thiết kế để hoạt động liền mạch trên toàn bộ băng tần S/C/X/Ku, đặc trưng bởi suy hao chèn tối thiểu, dải động rộng, khả năng cách ly điện từ mạnh mẽ và khả năng xử lý tín hiệu ba pha không thể nhận thấy.
Thông sô ky thuật
Đặc điểm Điện / Quang học
| Tham số | Giá trị tham số | đơn vị | chú ý | ||
| min | Điển hình | Max | |||
| Dải tần số | 2 | - | 18 | GHz | |
| Biên độ phẳng | - | ± 2 | ± 2.5 | dB | |
| Thời gian trễ | 0.01 | - | 150 | us | Tùy chỉnh |
| Độ chính xác của độ trễ | -5‰ | - | +5‰ | - | |
| Suy hao chèn | 0 | 20 | 30 | dB | Tùy chỉnh |
| Đầu vào VSWR | - | 1.8 | 2.2 | - | |
| Đầu ra VSWR | - | 1.8 | 2.2 | - | |
| Trở kháng | - | 50 | - | Ω | |
| Đầu vào 1 dB Nén | - | +13 | +17 | dBm | |
| Tỷ lệ loại bỏ tín hiệu giả | 60 | - | - | dBc | |
| Hình nhiễu | - | 50 | 60 | dB | 5us, 25℃ |
| Vận hành nhiệt độ | -55 | - | +85 | ℃ | Xem thông tin đặt hàng |
| Nhiệt độ lưu trữ | -55 | - | +85 | ℃ | |
| Độ trễ tương đối so với nhiệt độ | - | - | 7 | phần triệu/℃ | |
| Mất chèn so với nhiệt độ | - | 2 | 4 | %/oC | |
Mô tả đầu nối & Nguồn điện
| Pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| điện áp | NC | GND | + 12V | NC |
| Đánh giá hiện tại | - | - | 0.3 | - |
| Tối đa hiện tại | 1 |

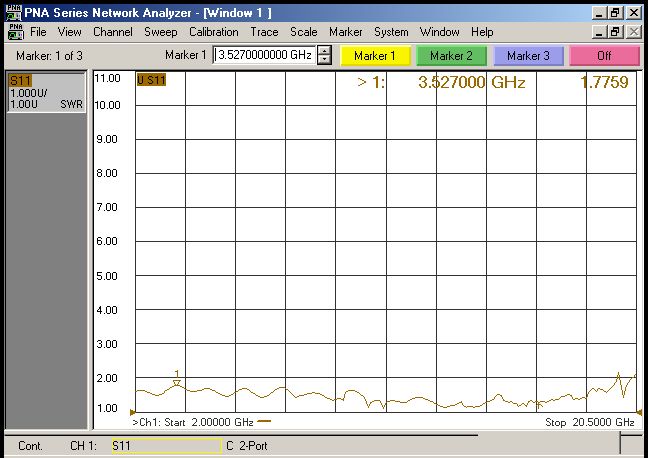

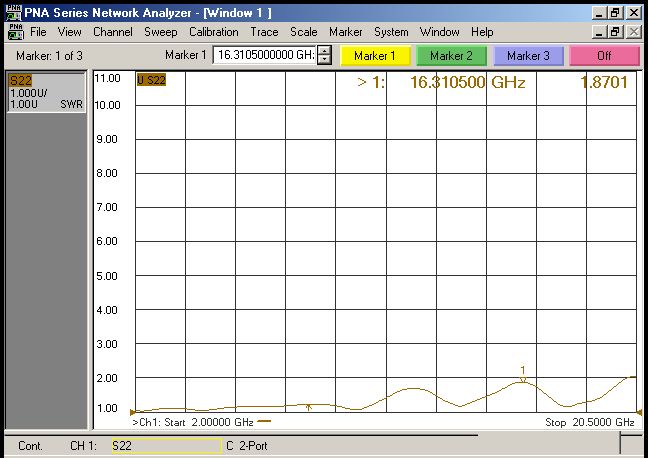

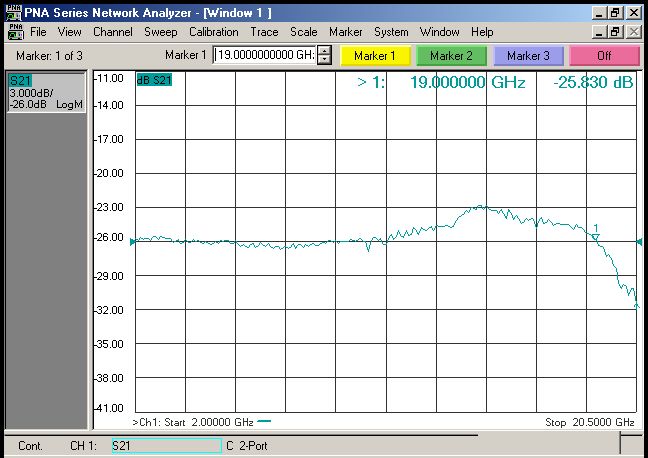

Đường cong phản ứng điển hình (25℃)
Kích thước và chốt ( Đơn vị: mm[inch])
Đầu nối RF：SMA-K（Tùy chỉnh）
Đầu nối DC：DE-9PS（Tùy chỉnh）
| Loại sản phẩm | LK-D-SS-18-TG | chú ý | |||||
| Thời gian trễ (chúng tôi) | 8 | 20 | 35 | 50 | 60 | 80 | Tiêu chuẩn |
| X（mm） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Loại sản phẩm | LK-D-SS-18-TP | chú ý | |||||
| Thời gian trễ (chúng tôi) | 8 | 35 | 60 | 80 | 110 | 150 | gọn nhẹ |
| X（mm） | 20 | 45 | 55 | 65 | 78 | 95 | |
Thông tin đặt hàng
| Loại sản phẩm | Gói | Mức chất lượng | Vận hành nhiệt độ | Nhiệt độ lưu trữ |
| LK-D-SS-18-TGI | Tiêu chuẩn | Cấp độ công nghiệp | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | Trung cấp | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | Cấp độ đặc biệt | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | gọn nhẹ | Cấp độ công nghiệp | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | Trung cấp | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | Cấp độ đặc biệt | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Ứng dụng
Kiểm tra/hiệu chuẩn radar
Xử lý tín hiệu
Chiến tranh điện tử
Mảng ăng ten pha
Mô phỏng ăng ten
