Mô-đun Laser DFB DML LK-NYC10D
- Công nghệ Laser DML DFB
- Bước sóng DWDM chuẩn ITU
- Dải động cao
- Băng thông rộng hơn 10GHz
- Độ ổn định bước sóng tuyệt vời
- Nhiệt độ hoạt động (-40℃～70℃)
Mô tả Sản phẩm
Mô-đun Laser DML LK-NYC10D là một bộ thu phát quang tiên tiến, được lắp ráp tỉ mỉ với laser Phản hồi phân tán (DFB) điều chế trực tiếp (DML), mạch điều khiển công suất quang tự động, mạch điều khiển nhiệt độ tự động, mạch chuyển đổi ổn định điện áp và mạch chỉ báo giám sát.
Laser DML DFB tốc độ cao này được thiết kế để hoạt động trong phổ bước sóng phân chia theo bước sóng dày đặc (DWDM) theo tiêu chuẩn ITU, đảm bảo tuân thủ các giao thức viễn thông quốc tế. Băng thông điều chế vượt quá 10GHz, tạo điều kiện cho khả năng truyền dữ liệu tốc độ cao. Mô-đun có khả năng cung cấp công suất đầu ra vượt quá 5mW, điều này rất cần thiết để duy trì tính toàn vẹn của tín hiệu trên nhiều cơ sở hạ tầng mạng khác nhau.
Được cung cấp bởi một nguồn điện dương duy nhất, mô-đun LK-NYC10D series được thiết kế để hoạt động ổn định trong phạm vi điện áp từ +7V đến +36V. Hơn nữa, mô-đun được trang bị hệ thống chỉ báo trạng thái chức năng cung cấp phản hồi thời gian thực về trạng thái bình thường của nguồn điện và đầu ra công suất quang, nâng cao độ tin cậy của hệ thống và đơn giản hóa chẩn đoán.
Thông sô ky thuật
Xếp hạng tối đa tuyệt đối
| Tham số | Mã | Min. | Gõ. | Max. | đơn vị |
| Nhiệt độ lưu trữ | TSTG | -55 | +25 | +85 | ℃ |
| nhiệt độ hoạt động | TC | -40 | +25 | +70 | ℃ |
| Công suất đầu vào RF1 | Pin | - | +10 | +20 | dBm |
| điện áp | Vin | +7 | +12 | +36 | V |
(1) Sóng liên tục (CW)
Thông số kỹ thuật quang học và điện (TC = 22±3℃)
| Tham số | Mã | Điều kiện kiểm tra | Min. | Gõ. | Max. | đơn vị | chú ý |
| Bước sóng | λ | - | 1527.99 | - | 1563.05 | nm | Tiêu chuẩn ITU |
| Tần số（3dB） | f3dB | Ban nhạc S | 0.1 | - | 3.5 | GHz | - |
| Băng tần C | 0.1 | 8.5 | GHz | - | |||
| Công suất đầu ra quang | P | - | 5 | 10 | - | mW | - |
| Tiếng ồn cường độ tương đối | rhine | - | - | - | -155 | dBc/Hz | - |
| VSWR | VSWR | - | - | - | 2 | ||
| Đầu vào 1 dB Nén | - | - | +13 | +15 | - | dBm | - |
Nguồn điện (TC = 22±3℃)
| Tham số | Min. | Gõ. | Max. | đơn vị |
| điện áp | +7 | +12 | +36 | V |
| Current(2) | 0.07 | 0.1 | 1 | A |
(2)Điều kiện thử nghiệm: Vin = + 12V.
● Dữ liệu điển hình

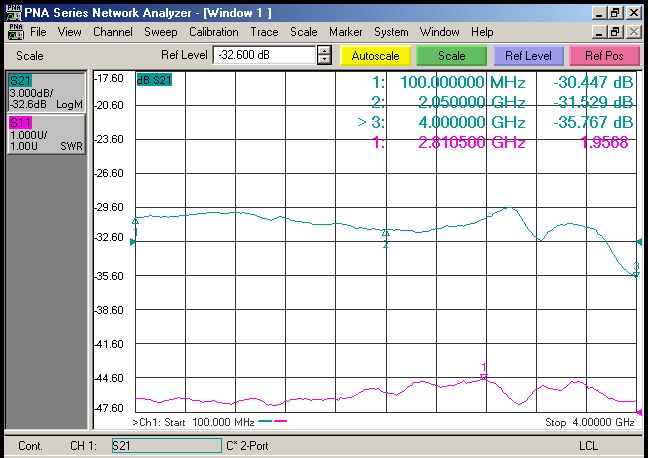

Hình 1 Đường cong tần số điển hình của laser DFB DML LK-NYC10D-S
Hình 2 Đường cong tần số điển hình của laser DFB DML LK-NYC10D-C
● Đường cong phổ điển hình

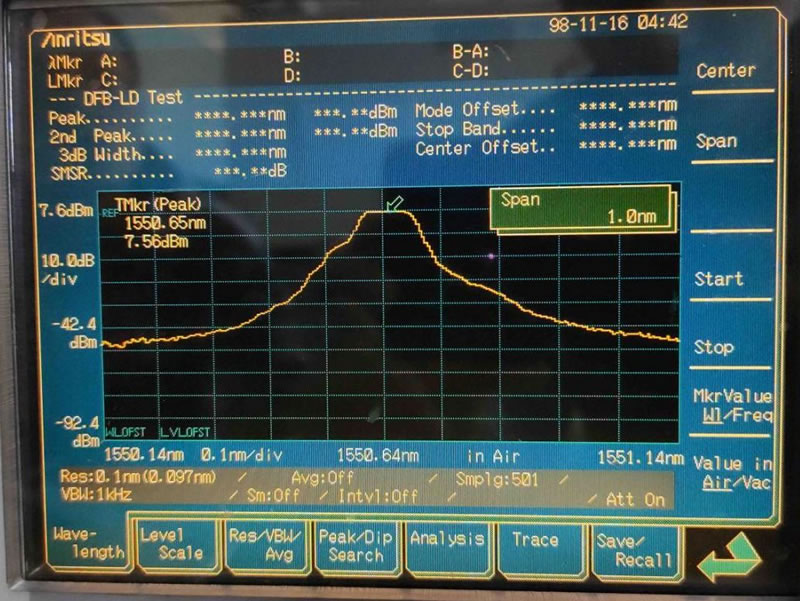

Hình 3 Đường cong phổ điển hình của Laser DFB DML LK-NYC10D
● Đơn vị kích thước：mm[inch]

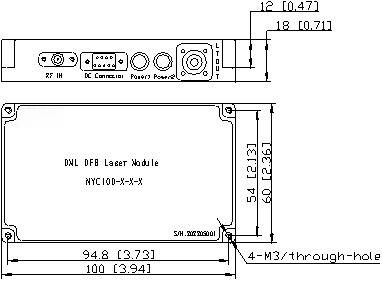

Hình 4 Kích thước mô-đun laser DBF DML LK-NYC10D
Đầu nối RF: SMA
Đầu nối nguồn: J30J-9-ZKP
● Thông tin đặt hàng
Tờ 1：
| Mẫu | Bước sóng điển hình |
| S | 0.1 ～ 3.5GHz |
| C | 0.1 ～ 8.5GHz |
Bảng 2
| NO. | Tần số (THz) | Bước sóng (nm) | NO. | Tần số (THz) | Bước sóng (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Tờ 3：
| Mẫu | của DINTEK | chú ý |
| N | Không | Mặt bích |
| A | FC/APC | Sợi SM chuẩn 9/125μm |
| P | FC/Máy tính | Sợi SM chuẩn 9/125μm |
Ứng dụng
Điều khiển từ xa Ăng-ten
Mạng di động và PCS
Truyền liên kết RF tương tự
Theo dõi, Đo từ xa và Kiểm soát
Truyền thông không dây băng thông rộng
Hệ thống DWDM
Đường truyền không dây
