LK-DS-HES-C (Tùy chỉnh)Mô-đun cốt lõi của Radio Altimeter Simulator
- Phạm vi độ cao mô phỏng rộng (từ 0 đến 22000 độ cao);
- Tỷ lệ ức chế hướng cao
- Độ chính xác mô phỏng độ cao cao (≥1‰)
- Cấu hình mô phỏng tùy chọn (hỗ trợ hơn 210 cấu hình)
- Công tắc thủ công và công tắc tự động;
- Thu nhỏ thể tích, khả năng tương thích điện từ mạnh, độ tin cậy làm việc cao;
- Nhiều chế độ điều khiển: UART, LAN, v.v.
- Nhiều giao diện nền tảng thử nghiệm tiêu chuẩn như PXI, VXI, LXI.
Mô tả Sản phẩm
Dòng LK-DS-HES cung cấp một mô-đun lõi đa năng có thể được tiếp thị như một thành phần độc lập hoặc tích hợp liền mạch vào các cụm phức tạp hơn. Các cụm này được thiết kế với tính năng cấu hình, cho phép chúng phù hợp với nhiều tiêu chí hiệu suất khác nhau để đáp ứng các nhu cầu cụ thể về hình thức, sự phù hợp và chức năng của khách hàng.
Ngược lại với các hệ thống đường truyền trễ sóng âm bề mặt (SAW) thông thường, dòng LK-DS-HES tự hào có nhiều thuộc tính vượt trội. Bao gồm dải tần số hoạt động mở rộng, khả năng triệt tiêu hướng đặc biệt, khả năng xử lý tín hiệu ba lần truyền mà nếu không thì không thể tính toán được, khả năng hoạt động trong thời gian dài mà không cần hiệu chuẩn lại và mức độ tin cậy hoạt động được nâng cao.
Thông sô ky thuật
Đặc điểm điện/quang học
| Tham số | Giá trị tham số | đơn vị | chú ý | ||
| min | Điển hình | Max | |||
| Dải tần số | 4 | - | 4.6 | GHz | |
| Phản ứng biên độ | - | ± 1.5 | ± 2 | dB | |
| Mô phỏng chiều cao | 1 | - | 22000 | m | Mở rộng |
| Mô phỏng độ chính xác của chiều cao | 0.5% | 1% | - | - | |
| Công suất đầu vào tối đa | - | 2 | Tùy chỉnh | W | Sóng liên tục |
| - | 100 | Tùy chỉnh | W | Sóng xung | |
| Đầu vào VSWR | - | 1.3 | 1.5 | - | |
| Đầu ra VSWR | - | 1.3 | 1.5 | - | |
| Trở kháng | - | 50 | - | Ω | |
| Mô phỏng phạm vi điều chỉnh suy giảm | - | 80 | Tùy chỉnh | dB | |
| tỷ lệ ức chế thẳng | 60 | 80 | - | dBc | |
| tín hiệu chuyển tiếp ba | Không | ||||
| Phạm vi nhiệt độ vận hành | -40 | - | +70 | ℃ | Tùy chỉnh với chất lượng cấp độ |
| Phạm vi nhiệt độ lưu trữ | -55 | - | +85 | ℃ | |
| Mô phỏng chiều cao so với nhiệt độ | - | - | 7 | phần triệu/℃ | |
| Mô phỏng độ chính xác so với nhiệt độ | - | 3 | 6 | %/oC | Có thể được bồi thường |
Các gói và các chân (Đơn vị: mm[inch])

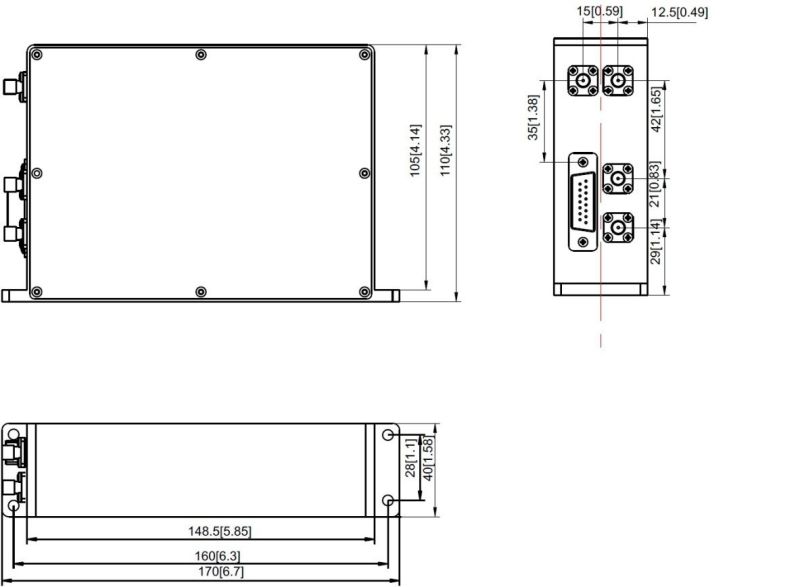

Hộp cáp quang

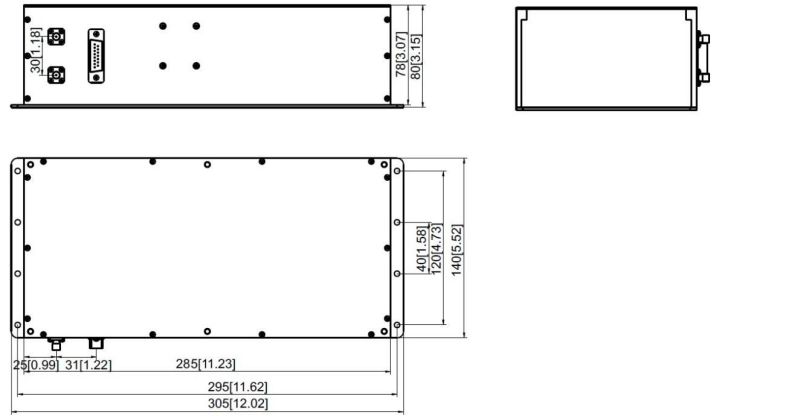

Hộp lò vi sóng
Đầu nối RF：SMA-K（Tùy chỉnh）
Đầu nối DC：DE-9PS（Tùy chỉnh）
Ứng dụng
Địa điểm: Máy đo độ cao vô tuyến cho radar, AEW, vệ tinh, trực thăng, v.v.
Đo độ chính xác của máy đo độ cao
Đo lường tính bảo mật của nghiên cứu và theo dõi
Đo lường các thông số khác
