Dòng sản phẩm LK-D-SS-12-T Dòng sản phẩm Delay quang học & Bộ mô phỏng quang học
- Băng thông tới 12GHz
- Dải động cao
- Ứng dụng nhiệt độ rộng
- Đáp ứng biên độ thấp
- Độ trễ thời gian tùy chỉnh
Mô tả Sản phẩm
Dựa trên công nghệ photonic vi sóng, dòng sản phẩm LK-D-SS-12-T gồm các đường trễ quang và bộ mô phỏng quang cung cấp hiệu suất tuyệt vời và được sử dụng rộng rãi trong thử nghiệm radar, xử lý tín hiệu, ăng-ten mảng pha, mô phỏng ăng-ten và thử nghiệm nhiễu pha. Các thiết bị có thể hoạt động hiệu quả trên toàn bộ băng tần L/S/C/X với độ suy hao chèn thấp, dải động cao, khả năng cách ly điện từ mạnh và khả năng xử lý các tín hiệu truyền ba không thể đo lường được. Các tính năng này làm cho nó trở nên lý tưởng cho xử lý tín hiệu quang và vi sóng có độ chính xác cao.
Thông sô ky thuật
Đặc điểm Điện / Quang học
| Tham số | Giá trị tham số | đơn vị | chú ý | ||
| min | Điển hình | Max | |||
| Dải tần số | 1 | - | 12 | GHz | |
| Biên độ phẳng | - | ± 2 | ± 2.5 | dB | |
| Thời gian trễ | 0.01 | - | 150 | us | Tùy chỉnh |
| Độ chính xác của độ trễ | -5‰ | - | +5‰ | - | |
| Suy hao chèn | 0 | 20 | 30 | dB | Tùy chỉnh |
| Đầu vào VSWR | - | 1.8 | 2 | - | |
| Đầu ra VSWR | - | 1.8 | 2 | - | |
| Trở kháng | - | 50 | - | Ω | |
| Đầu vào 1 dB Nén | - | +13 | +17 | dBm | |
| Tỷ lệ loại bỏ tín hiệu giả | 60 | - | - | dBc | |
| Con số tiếng ồn | - | 45 | 55 | dB | 5us, 25℃ |
| Vận hành nhiệt độ | -55 | - | +85 | ℃ | Xem thông tin đặt hàng |
| Nhiệt độ lưu trữ | -55 | - | +85 | ℃ | |
| Độ trễ tương đối so với nhiệt độ | - | - | 7 | phần triệu/℃ | |
| Mất chèn so với nhiệt độ | - | 2 | 4 | %/oC | |
Mô tả đầu nối & Nguồn điện
| Pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| điện áp | NC | GND | + 12V | NC |
| Đánh giá hiện tại | - | - | 0.3 | - |
| Tối đa hiện tại | 1 |

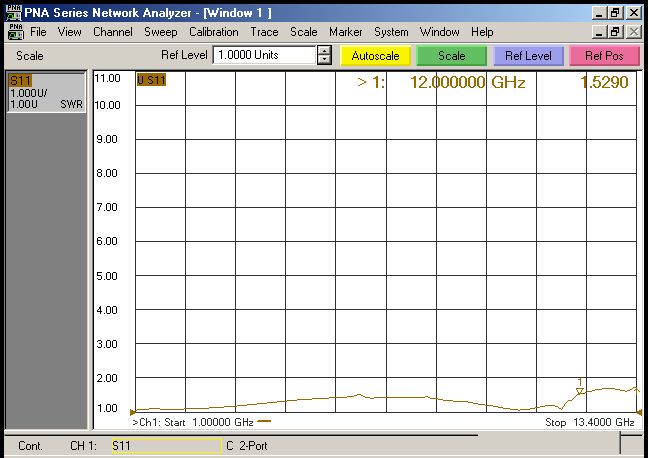

Đường cong phản ứng điển hình (25℃)
Kích thước và chốt (Đơn vị: mm[inch])
Đầu nối RF：SMA-K（Tùy chỉnh）
Đầu nối DC：DE-9PS（Tùy chỉnh）
| Loại sản phẩm | LK-D-SS-12-TG | chú ý | |||||
| Thời gian trễ (chúng tôi) | 8 | 20 | 35 | 50 | 60 | 80 | Tiêu chuẩn |
| X（mm） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Loại sản phẩm | LK-D-SS-12-TP | chú ý | |||||
| Thời gian trễ (chúng tôi) | 8 | 35 | 60 | 80 | 110 | 150 | gọn nhẹ |
| X（mm） | 20 | 45 | 55 | 65 | 78 | 95 | |
Thông tin đặt hàng
| Loại sản phẩm | Gói | Mức chất lượng | Vận hành nhiệt độ | Nhiệt độ lưu trữ |
| LK-D-SS-12-TGI | Tiêu chuẩn | Cấp độ công nghiệp | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TGM | Trung cấp | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TGS | Cấp độ đặc biệt | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-12-TPI | gọn nhẹ | Cấp độ công nghiệp | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TPM | Trung cấp | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TPS | Cấp độ đặc biệt | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
chú ý：1. T là độ trễ tối đa của đường truyền có đơn vị là micro giây (us).
Ứng dụng
Kiểm tra/hiệu chuẩn radar
Xử lý tín hiệu
Chiến tranh điện tử
Mảng ăng ten pha
Mô phỏng ăng ten
