Dòng sản phẩm LK-D-SS-06-T Dòng sản phẩm Delay quang học & Bộ mô phỏng quang học
- Băng thông tới 6.5GHz
- Dải động cao
- Ứng dụng nhiệt độ rộng
- Đáp ứng biên độ thấp
- Độ trễ thời gian tùy chỉnh
Mô tả Sản phẩm
Tận dụng công nghệ Vi sóng-photonic tiên tiến, đường truyền trễ quang học và bộ mô phỏng quang học dòng LK-D-SS-06-T được thiết kế để cung cấp hiệu suất vượt trội trong các ứng dụng như thử nghiệm radar, xử lý tín hiệu, hoạt động mảng ăng-ten pha, mô phỏng ăng-ten và thử nghiệm nhiễu pha. Hệ thống tiên tiến này có khả năng hoạt động trên toàn bộ băng thông P/L/S/C với tổn thất chèn tối thiểu, đảm bảo dải động cao và khả năng cách ly điện từ mạnh mẽ. Nó cũng hỗ trợ các tín hiệu chuyển tiếp ba lần không thể đo lường được, một tính năng giúp nó trở nên khác biệt trong lĩnh vực xử lý tín hiệu quang học và vi sóng có độ chính xác cao
Thông sô ky thuật
Đặc điểm Điện / Quang học
| Tham số | Giá trị tham số | đơn vị | chú ý | ||
| min | Điển hình | Max | |||
| Dải tần số | 0.1 | - | 6.5 | GHz | |
| Biên độ phẳng | - | ± 2 | ± 2.5 | dB | |
| Thời gian trễ | 0.01 | - | 150 | us | Tùy chỉnh |
| Độ chính xác của độ trễ | -5‰ | - | +5‰ | - | |
| Suy hao chèn | 0 | 10 | 20 | dB | Tùy chỉnh |
| Đầu vào VSWR | - | 1.5 | 2 | - | |
| Đầu ra VSWR | - | 1.5 | 2 | - | |
| Trở kháng | - | 50 | - | Ω | |
| Đầu vào 1 dB Nén | - | +10 | +15 | dBm | |
| Tỷ lệ loại bỏ tín hiệu giả | 60 | - | - | dBc | |
| Hình nhiễu | - | 40 | 50 | dB | 5us, 25℃ |
| Vận hành nhiệt độ | -55 | - | +85 | ℃ | Xem thông tin đặt hàng |
| Nhiệt độ lưu trữ | -55 | - | +85 | ℃ | |
| Độ trễ tương đối so với nhiệt độ | - | - | 7 | phần triệu/℃ | |
| Mất chèn so với nhiệt độ | - | 3 | 6 | %/oC | |
Mô tả đầu nối & Nguồn điện
| Pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| điện áp | NC | GND | + 12V | NC |
| Đánh giá hiện tại | - | - | 0.15 | - |
| Tối đa hiện tại | 1 |

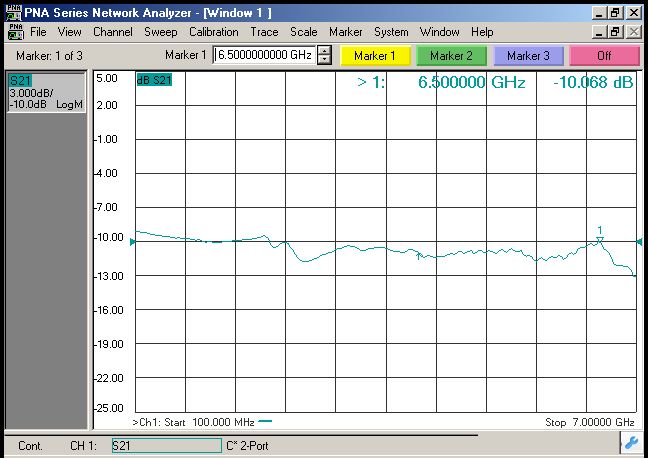

Đường cong phản ứng điển hình (25℃)

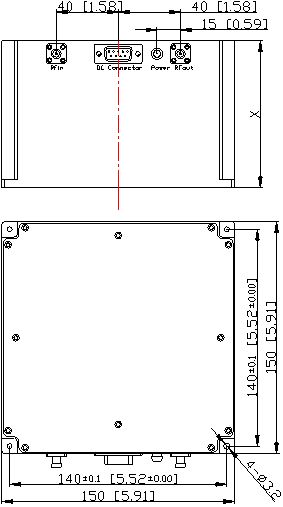

Kích thước và chốt (Đơn vị: mm[inch])
Đầu nối RF：SMA-K（Tùy chỉnh）
Đầu nối DC：DE-9PS（Tùy chỉnh）
| Loại sản phẩm | LK-D-SS-06-TG | chú ý | |||||
| Thời gian trễ (chúng tôi) | 8 | 20 | 35 | 50 | 60 | 80 | Tiêu chuẩn |
| X（mm） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Loại sản phẩm | LK-D-SS-06-TP | chú ý | |||||
| Thời gian trễ (chúng tôi) | 8 | 35 | 60 | 80 | 110 | 150 | gọn nhẹ |
| X（mm） | 20 | 45 | 55 | 65 | 78 | 95 | |
Thông tin đặt hàng
| Loại sản phẩm | Gói | Mức chất lượng | Vận hành nhiệt độ | Nhiệt độ lưu trữ |
| LK-D-SS-06-TGI | Tiêu chuẩn | Cấp độ công nghiệp | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TGM | Trung cấp | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TGS | Cấp độ đặc biệt | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-06-TPI | gọn nhẹ | Cấp độ công nghiệp | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TPM | Trung cấp | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TPS | Cấp độ đặc biệt | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Ứng dụng
Kiểm tra/hiệu chuẩn radar
Xử lý tín hiệu
Chiến tranh điện tử
Ăng-ten mảng pha
Mô phỏng ăng ten
